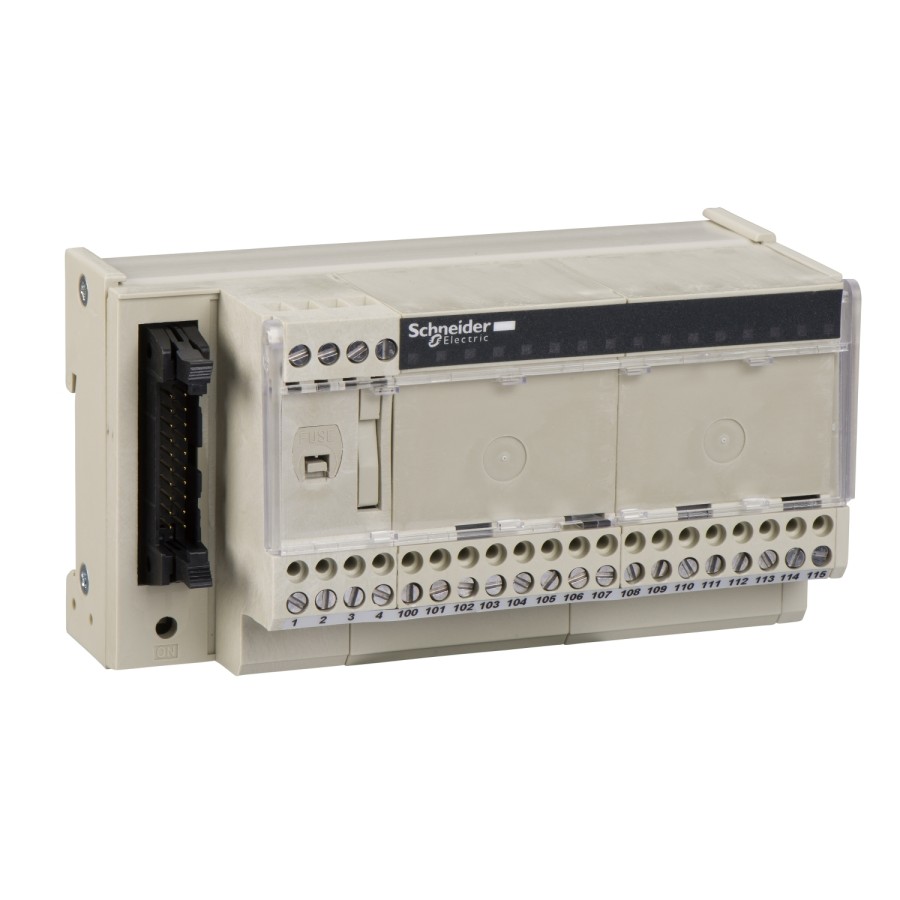

Podstawa bazowa pasywna ABE7, 16 wejść lub wyjść, wskaźnik LED, izolator ABE7H16S21
Podstawa bazowa pasywna ABE7, 16 wejść lub wyjść, wskaźnik LED, izolator ABE7H16S21
Producent:
SCHNEIDER ELECTRIC
Indeks producenta:
ABE7H16S21
Wysokość [mm]
70
Szerokość [mm]
125
Długość [mm]
67
Stopień ochrony (IP)
IP2X
Napięcie znamionowe [V]
24
Ze wskaźnikiem LED
Tak
Materiał obudowy
Tworzywo sztuczne
Kolor obudowy
Szary
Materiał elementu izolacyjnego
Inne
Materiał korpusu
Inne stopy miedzi
Zakres temperatur pracy [°C]
-5
Kategoria ochrony przeciwwybuchowej dla gazu
Brak
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Materiał pokrycia styków
Inne
Stopień zanieczyszczenia (wartości)
2
Maksymalny prąd całkowity [A]
1,8
Liczba złącz wtykowych czujnik / człon wykonawczy
1
Rodzaj wyprowadzeń dla połączeń czujnik / człon wykonawczy
Inne
Liczba biegunów złącz czujnik/aktor
16
Rodzaj złącza wtykowego dla przewodu głównego
Inne
Maksymalna obciążalność prądowa na sygnał we/wy [A]
0,5
Maksymalna obciążalność prądowa na gniazdo [A]
1,8
Liczba kanałów na złącze wtykowe
16
Z separacją galwaniczną
Nie
Zakres napięcia pracy [V]
24
Wykonanie wyprowadzeń przewodu głównego
Rozdzielacz kołpakowy / złącze wtykowe przewodu głównego
Tulejki gwintowane złącza wtykowego czujnik / człon wykonawczy
Inne
Rodzaj połączenia w wersji kołpakowej
Połączenie śrubowe
Przyłącze dla czujników NPN
Nie
Konfigurowalna długość przewodu
Tak
Możliwe użycie prowadnicy łańcuchowej
Nie
Przekrój przyłączanego przewodu-linki z końcówką kablową (wersja kołpakowa) [mm2]
0.09
Przekrój przyłączanego przewodu-linki bez końcówki kablowej (wersja kołpakowa) [mm2]
0.14
Przekrój przyłączanego przewodu jednożyłowego (wersja kołpakowa) [mm2]
0.14
Przekrój przyłączanego przewodu wielożyłowego (wersja kołpakowa) [mm2]
0.14
